El VDE 0276 de NYCY 603 cables de la baja tensión, PVC del conductor del Cu 600 1000V forró el cable
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| estándar: | VDE 0276-603 | conductor: | De cobre Cl.1 1 o Cl.2 trenzada |
|---|---|---|---|
| Identificación de la base: | CRNA. a VDE 0293 del estruendo | Material de forro: | PVC DMV 5 |
| Encalladura de la base: | A las capas | Voltaje nominal U0/U: | 0,6/1,0kV |

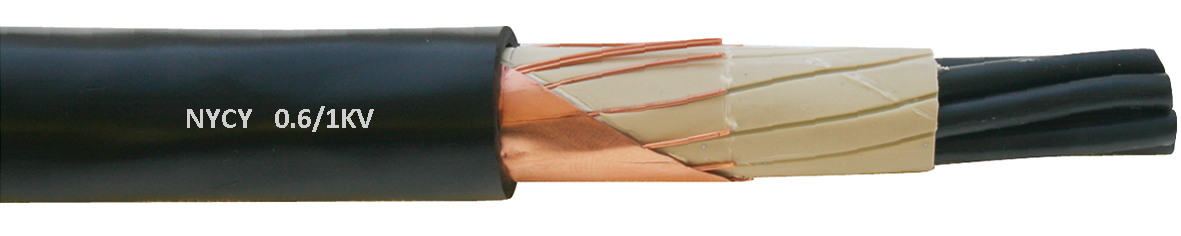

Cable de la baja tensión de NYCY con el conductor protector concéntrico acanalado del Cu
USO
El cable de NYCY es un cable de la potencia europea aislado, limitado y forrado en el cloruro de polivinilo (PVC). Es conveniente para el uso como cable de cableado fijo en instalaciones con un grado del voltaje de 600/1000V, dentro y al aire libre, en los conductos de cable, el yeso, ladrillo y en la tierra. Se utiliza para las centrales eléctricas, plantas industriales, y en redes locales del poder, particularmente si se requiere la protección mecánica y eléctrica creciente.
CONSTRUCCIÓN
Conductor de la construcción: de cobre, desnudo, solo o multi-atado con alambre
Aislamiento de la base: PVC
Identificación de la base: CRNA. a VDE 0293 del estruendo
Encalladura de la base: a las capas
Pantalla: concéntrico, consistiendo en los alambres de cobre desnudos, forma de onda, con la hélice contraria consistiendo en la cinta de cobre
Envoltura: PVC
Color: negro
Características eléctricas
Voltaje nominal U0/U: 0,6/1,0kV
Pruebe el voltaje 4,0kV en línea
Propiedades termales y mecánicas
Gama de temperaturas -30°C a +70°C
Diámetro inmóvil mínimo 12x del radio de doblez
El conductor mecanografía (CRNA. a VDE 0295 del estruendo)
re conductor redondo, sólido
rm redondo, conductor trenzado
conductor sector-formado SE, sólido
conductor sector-formado SM, trenzado
DIMENSIONES
| Número de corte transversal del conductor de los corazones x | Construcción | Diámetro del conductor | Diámetro externo | Grueso del aislamiento | Grueso de la envoltura | Cortocircuito 1s actual | Peso del Cu | Peso del cable |
| nominal | minuto-máximo. | nominal | nominal | nominal | aproximadamente. | |||
| ² de N x del milímetro | milímetro | milímetro | milímetro | milímetro | ka | kg/km | Kg/km | |
| Poder NYCY | ||||||||
| 2 x 1,5/1,5 | RE | 1,5 | 12,0 - 13,0 | 0,8 | 1,8 | 0.173 | 52 | 200 |
| 2 x 2,5/2,5 | RE | 1,9 | 13,3 - 14 | 0,8 | 1,8 | 0.288 | 80 | 260 |
| 2 x 4/4 | RE | 2,4 | 15,3 - 16,0 | 1 | 1,8 | 0,46 | 123 | 350 |
| 2 x 6/6 | RE | 2,9 | 16,1 - 17,5 | 1 | 1,8 | 0,69 | 182 | 430 |
| 2 x 10/10 | RE | 3,7 | 18,5 - 19,5 | 1 | 1,8 | 1,15 | 312 | 520 |
| 2 x 16/16 | RE | 4,6 | 20,5 | 1 | 1,8 | 1,84 | 489 | 720 |
| 3 x 1,5/1,5 | RE | 1,5 | 13 - 17 | 0,8 | 1,8 | 0.173 | 66 | 220 |
| 3 x 2,5/2,5 | RE | 1,9 | 14 - 17 | 0,8 | 1,8 | 0.288 | 104 | 280 |
| 3 x 4/4 | RE | 2,4 | 15 - 18 | 1 | 1,8 | 0,46 | 161 | 390 |
| 3 x 6/6 | RE | 2,9 | 16 - 20 | 1 | 1,8 | 0,69 | 240 | 500 |
| 3 x 10/10 | RE | 3,7 | 18 - 22 | 1 | 1,8 | 1,15 | 408 | 680 |
| 3 x 16/16 | RE | 4,6 | 16 - 24 | 1 | 1,8 | 1,84 | 643 | 1010 |
| 4 x 1,5/1,5 | RE | 1,5 | 14 - 18 | 0,8 | 1,8 | 0.173 | 81 | 250 |
| 4 x 2,5/2,5 | RE | 1,9 | 15 - 19 | 0,8 | 1,8 | 0.288 | 128 | 340 |
| 4 x 4/4 | RE | 2,4 | 16 - 20 | 1 | 1,8 | 0,46 | 200 | 460 |
| 4 x 6/6 | RE | 2,9 | 17 - 21 | 1 | 1,8 | 0,69 | 297 | 580 |
| 4 x 10/10 | RE | 3,7 | 19 - 23 | 1 | 1,8 | 1,15 | 504 | 765 |
| 4 x 16/16 | RE | 4,6 | 21 - 25 | 1 | 1,8 | 1,84 | 796 | 1060 |
| 5 x 1,5/1,5 | RE | 1,5 | 15 - 16 | 0,8 | 1,8 | 0.173 | 95 | 330 |
| 5 x 2,5/2,5 | RE | 1,9 | 16 - 17 | 0,8 | 1,8 | 0.288 | 152 | 400 |
| 5 x 4/4 | RE | 2,4 | 19 | 1 | 1,8 | 0,46 | 238 | 550 |
| 5 x 6/6 | RE | 2,9 | 20 - 22 | 1 | 1,8 | 0,69 | 355 | 700 |
| 5 x 10/10 | RE | 3,7 | 22,5 | 1 | 1,8 | 1,15 | 600 | 1000 |
