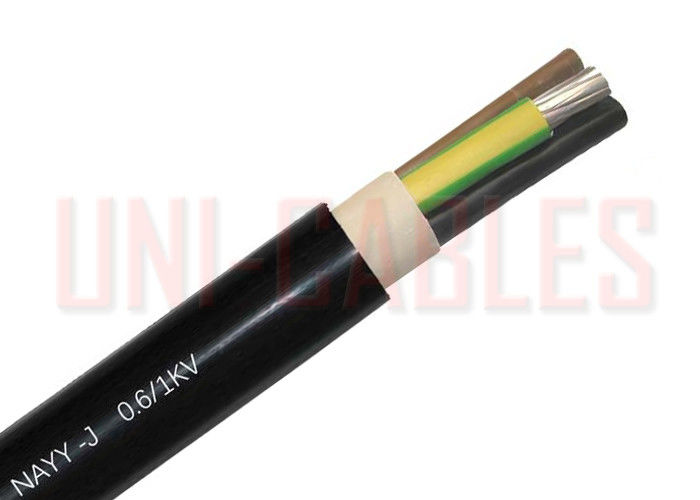

Cable de transmisión aislado PVC eléctrico de las plantas, cable de aluminio del conductor de NAYY J
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Ultravioleta-resistente: | Sí | Material del conductor: | Aluminio |
|---|---|---|---|
| uso al aire libre: | Sí | Tipo: | Baja tensión |
| Temperatura de funcionamiento: | -5 - °C +70 | Radio de doblez: | 10 x DA |
NAYY-J/- el PVC de aluminio del conductor del cable de la baja tensión de O aisló el cable de transmisión
USO
Cable de transmisión de la distribución para el uso al aire libre estático (con la protección contra la radiación ultravioleta directa), en tierra, en agua, dentro de instalaciones, en canales del cable, en hormigón, en las condiciones donde cargas mecánicas más pesadas y las tensiones especialmente extensibles, no se esperan. Utilizado en plantas industriales, redes metropolitanas y en otras plantas eléctricas.

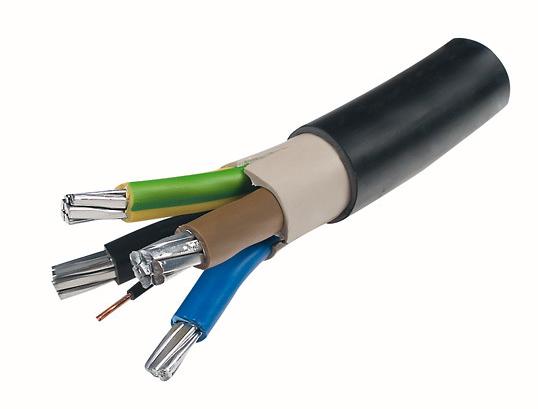

CONSTRUCCIÓN
Conductor de alambres de aluminio sólidos, alrededor o de la forma del sector
- Aislamiento del PVC
- llenador termoplástico envuelto de las cintas
- Envoltura del PVC
| Estándar | VDE 0276-603 |
| Entierro directo | sí |
| VDE | sí |
| CPR-funcionamiento | Eca |
| Material del conductor | aluminio |
| Aislamiento | PVC DIV 4 |
| Material de forro | PVC DMV 5 |
| Envoltura externa del color | negro |
| Ignífugo | VDE 0482-332-1-2/IEC 60332-1-2 |
| Ultravioleta-resistente | sí |
| Para el uso al aire libre | sí |
| Temperatura permitida máximo del conductor | °C 70 |
| Temperatura externa permitida del cable, fijada | °C 70 |
| Temperatura externa permitida del cable, en el movimiento/durante la instalación | -5 - °C +70 |
DIMENSIONES
| Número de corte transversal del conductor de los corazones x | Construcción | Diámetro externo | Grueso del aislamiento | Grueso de la envoltura | Resistencia del conductor en el °C 20 | Cortocircuito 1s actual | Peso del cable |
| minuto - máximo. | nom. | nom. | máximo. | nom. | |||
| ² de N x del milímetro | milímetro | milímetro | milímetro | Ω/km | ka | kg/km | |
| 1 x 50 | RM | 14 - 17 | 1,4 | 1,8 | 0.641 | 3,80 | 298 |
| 1 x 70 | RM | 16 - 19 | 1,4 | 1,8 | 0.443 | 5,32 | 383 |
| 1 x 95 | RM | 18 - 21 | 1,6 | 1,8 | 0.320 | 7,22 | 490 |
| 1 x 120 | RM | 19 - 22 | 1,6 | 1,8 | 0.253 | 9,12 | 575 |
| 1 x 150 | RM | 21 - 25 | 1,8 | 1,8 | 0.206 | 11,40 | 695 |
| 1 x 185 | RM | 23 - 27 | 2,0 | 1,8 | 0.164 | 14,10 | 845 |
| 1 x 240 | RM | 26 - 30 | 2,2 | 1,8 | 0.125 | 18,20 | 1100 |
| 1 x 300 | RM | 28 - 32 | 2,4 | 1,9 | 0.100 | 22,80 | 1379 |
| 1 X.400 | RM | 32 - 37 | 2,6 | 2,0 | 0,0778 | 27,20 | 1615 |
| 1 X.500 | RM | 35 - 40 | 2,8 | 2,1 | 0,0605 | 34,00 | 2015 |
| 1 x 630 | RM | 41 - 45 | 2,8 | 2,2 | 0,0469 | 42,84 | 2472 |
| 4 x 16 | RE | 21 - 25 | 1,0 | 1,8 | 1,91 | 1,21 | 750 |
| 4 X.25 | RE, RM | 25 - 32 | 1,2 | 1,8 | 1.200 | 1,90 | 950 |
| 4 x 35 | RE, SM | 27 - 34 | 1,2 | 1,8 | 0.868 | 2,66 | 1141 |
| 4 x 50 | SE, SM | 29 - 36 | 1,4 | 1,9 | 0.641 | 3,80 | 1242 |
| 4 x 70 | SE, SM | 33 - 40 | 1,4 | 2,1 | 0.443 | 5,32 | 1631 |
| 4 x 95 | SE, RM | 38 - 45 | 1,6 | 2,2 | 0.320 | 7,22 | 2063 |
| 4 x 120 | SE, SM | 41 - 49 | 1,6 | 2,4 | 0.253 | 9,12 | 2538 |
| 4 x 150 | SE, SM | 46 - 54 | 1,8 | 2,5 | 0.206 | 11,40 | 3090 |
| 4 x 185 | SE, SM | 51 - 59 | 2,0 | 2,7 | 0.164 | 14,10 | 3838 |
| 4 x 240 | SE, SM | 57 - 65 | 2,2 | 2,9 | 0.125 | 18,20 | 4863 |
| 4 x 16+2,5 | RM+RE | 21,6 | 1,0 | 1,8 | 1,91 | 1,21 | 781 |
| 4 X.25 +2,5 | RM+RE | 28 | 1,2 | 1,8 | 1.200 | 1,90 | 981 |
| 4 x 35+2,5 | SM+RE | 31 | 1,2 | 1,8 | 0.868 | 2,66 | 1172 |
| 4 x 50+2,5 | SM+RE | 35 | 1,4 | 1,9 | 0.641 | 3,80 | 1273 |
| 4 x 70+2,5 | SM+RE | 38 | 1,4 | 2,1 | 0.443 | 5,32 | 1662 |
| 4 x 95+2,5 | SM+RE | 42 | 1,6 | 2,2 | 0.320 | 7,22 | 2094 |
| 4 x 120+2,5 | SM+RE | 46 | 1,6 | 2,4 | 0.253 | 9,12 | 2569 |
| 4 x 150+2,5 | SM+RE | 49 | 1,8 | 2,5 | 0.206 | 11,40 | 3121 |
| 4 x 185+2,5 | SM+RE | 54 | 2,0 | 2,7 | 0.164 | 14,10 | 3869 |
| 4 x 240+2,5 | SM+RE | 59 | 2,2 | 2,9 | 0.125 | 18,20 | 4894 |
