Grado del voltaje: | 450/750V | Grado de la temperatura: | 90°C |
---|---|---|---|
Radio de doblez mínimo: | Cable OD de 4 X | conductor: | Conductor de cobre de la clase 2 |
Aislamiento: | PVC | Envoltura: | PVC |

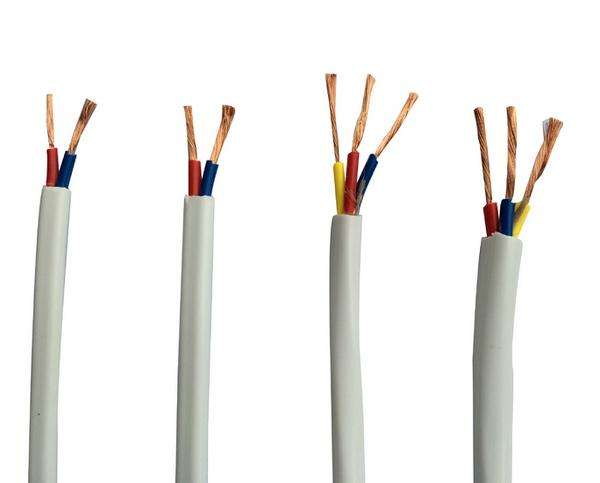

Mecanografíe VVR y VVR-GRD alambre japonés del PVC con y sin la tierra amarilla/verde
Uso
Cableado expuesto en aire o uso en la ubicación mojada o seca de la alcantarilla, entierro directo en tierra.
Estándar de referencia:
TIS 11-2531

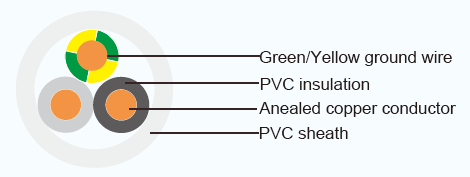

Construcción del cable:
Conductor: Cobre recocido sólido y trenzado,
Tamaños: 1 mm2 hasta 35 mm2
Aislamiento: Cloruro de polivinilo (PVC)
Color: Gris claro, negro,
Base de tierra: Verde/amarillo
Envoltura: Cloruro de polivinilo (PVC), color blanco
Características técnicas:
Temperatura máxima 70Ocdel conductor
Voltaje del circuito que no excede 750 voltios
Pruebe el voltaje 2500 voltios
Telegrafíe el parámetro
NO DE LA BASE | CONDUCTOR | CONDUCTOR DE TIERRA | NESS GRUESO DE | DIÁMETRO TOTAL | MÁXIMO GRADO DE LA CORRIENTE CONTINUA EN AIRE LIBRE |
RESISTENCIA de AISLAMIENTO MÍNIMA (EN 70oC) | PESO DEL CABLE | ||||
TAMAÑO | NO.& DIA. OF WIRES | GRUESO DEL AISLAMIENTO | TAMAÑO | NO.& DIA. OF ALAMBRES |
GRUESO DEL AISLAMIENTO | ENVOLTURA | |||||
MM2 | NO./MM | Milímetro | MM2 | NO./MM | Milímetro | Milímetro | Milímetro | A | MOHM-KM | KG/KM | |
2+1 | 1 | 1/1.13 | 0,6 | 1 | 1/1.13 | 0,6 | 0,9 | 8 | 15 | 0,0115 | 80 |
2+1 | 1 | 7/0.40 | 0,6 | 1 | 7/0.40 | 0,6 | 0,9 | 8,4 | 15 | 0,011 | 80 |
2+1 | 1,5 | 1/1.38 | 0,6 | 1 | 1/1.13 | 0,6 | 1,2 | 9,2 | 20 | 0,01 | 100 |
2+1 | 1,5 | 7/0.50 | 0,6 | 1 | 7/0.40 | 0,6 | 1,2 | 9,6 | 20 | 0,0094 | 100 |
2+1 | 2,5 | 1/1.78 | 0,7 | 1,5 | 1/1.38 | 0,6 | 1,2 | 10,5 | 25 | 0,0092 | 140 |
2+1 | 2,5 | 7/0.67 | 0,7 | 1,5 | 7/0.50 | 0,6 | 1,2 | 11,5 | 25 | 0,0084 | 140 |
2+1 | 4 | 1/2.25 | 0,8 | 2,5 | 1/1.78 | 0,6 | 1,2 | 12,5 | 33 | 0,0086 | 200 |
2+1 | 4 | 7/0.85 | 0,8 | 2,5 | 7/0.67 | 0,6 | 1,2 | 13 | 33 | 0,0078 | 200 |
2+1 | 6 | 7/1.04 | 0,8 | 4 | 7/0.85 | 0,6 | 1,2 | 14,5 | 45 | 0,0066 | 290 |
2+1 | 10 | 7/1.35 | 0,9 | 4 | 7/0.85 | 0,6 | 1,2 | 16 | 62 | 0,0059 | 410 |
2+1 | 16 | 7/1.70 | 1 | 6 | 7/1.04 | 0,6 | 1,4 | 19 | 81 | 0,0053 | 610 |
2+1 | 25 | 7/2.14 | 1,2 | 6 | 7/1.04 | 0,6 | 1,4 | 22,5 | 109 | 0,0051 | 880 |
2+1 | 35 | 19/1.53 | 1,2 | 10 | 7/1.35 | 0,6 | 1,4 | 25,5 | 134 | 0,0043 | 1176 |
3+1 | 1 | 1/1.13 | 0,6 | 1 | 1/1.13 | 0,6 | 0,9 | 8,6 | 13 | 0,0115 | 95 |
3+1 | 1 | 7/0.40 | 0,6 | 1 | 7/0.40 | 0,6 | 0,9 | 9 | 13 | 0,011 | 95 |
3+1 | 1,5 | 1/1.38 | 0,6 | 1 | 1/1.13 | 0,6 | 1,2 | 10 | 17 | 0,01 | 130 |
3+1 | 1,5 | 7/0.50 | 0,6 | 1 | 7/0.40 | 0,6 | 1,2 | 10,5 | 17 | 0,0094 | 130 |
3+1 | 2,5 | 1/1.78 | 0,7 | 1,5 | 1/1.38 | 0,6 | 1,2 | 11,5 | 21 | 0,0092 | 180 |
3+1 | 2,5 | 7/0.67 | 0,7 | 1,5 | 7/0.50 | 0,6 | 1,2 | 12,5 | 21 | 0,0084 | 180 |
3+1 | 4 | 1/2.25 | 0,8 | 2,5 | 1/1.78 | 0,6 | 1,2 | 13,5 | 30 | 0,0086 | 260 |
3+1 | 4 | 7/0.85 | 0,8 | 2,5 | 7/0.67 | 0,6 | 1,2 | 14 | 30 | 0,0078 | 260 |
3+1 | 6 | 7/1.04 | 0,8 | 4 | 7/0.85 | 0,6 | 1,2 | 15,5 | 38 | 0,0066 | 370 |
3+1 | 10 | 7/1.35 | 0,9 | 4 | 7/0.85 | 0,6 | 1,2 | 18,5 | 53 | 0,0059 | 530 |
3+1 | 16 | 7/1.70 | 1 | 6 | 7/1.04 | 0,6 | 1,4 | 22 | 71 | 0,0053 | 800 |
3+1 | 25 | 7/2.14 | 1,2 | 6 | 7/1.04 | 0,6 | 1,8 | 27,5 | 93 | 0,0051 | 1220 |
3+1 | 35 | 19/1.53 | 1,2 | 10 | 7/1.35 | 0,6 | 1,8 | 30,5 | 113 | 0,0043 | 1610 |
4+1 | 1 | 1/1.13 | 0,6 | 1 | 1/1.13 | 0,6 | 0,9 | 9,2 | 12 | 0,0115 | 110 |
4+1 | 1 | 7/0.40 | 0,6 | 1 | 7/0.40 | 0,6 | 0,9 | 9,8 | 12 | 0,011 | 110 |
4+1 | 1,5 | 1/1.38 | 0,6 | 1 | 1/1.13 | 0,6 | 1,2 | 11 | 15 | 0,01 | 150 |
4+1 | 1,5 | 7/0.50 | 0,6 | 1 | 7/0.40 | 0,6 | 1,2 | 11,5 | 15 | 0,0094 | 150 |
4+1 | 2,5 | 1/1.78 | 0,7 | 1,5 | 1/1.38 | 0,6 | 1,2 | 12,5 | 19 | 0,0092 | 220 |
4+1 | 2,5 | 7/0.67 | 0,7 | 1,5 | 7/0.50 | 0,6 | 1,2 | 13,5 | 19 | 0,0084 | 220 |
4+1 | 4 | 1/2.25 | 0,8 | 2,5 | 1/1.78 | 0,6 | 1,2 | 14,5 | 27 | 0,0086 | 330 |
4+1 | 4 | 7/0.85 | 0,8 | 2,5 | 7/0.67 | 0,6 | 1,2 | 15,5 | 27 | 0,0078 | 330 |
4+1 | 6 | 7/1.04 | 0,8 | 4 | 7/0.85 | 0,6 | 1,2 | 17 | 37 | 0,0066 | 470 |
4+1 | 10 | 7/1.35 | 0,9 | 4 | 7/0.85 | 0,6 | 1,4 | 20,5 | 49 | 0,0059 | 700 |
4+1 | 16 | 7/1.70 | 1 | 6 | 7/1.04 | 0,6 | 1,4 | 24,5 | 64 | 0,0053 | 1030 |
4+1 | 25 | 7/2.14 | 1,2 | 6 | 7/1.04 | 0,6 | 1,8 | 30 | 84 | 0,0051 | 1570 |
4+1 | 35 | 19/1.53 | 1,2 | 10 | 7/1.35 | 0,6 | 1,8 | 33,5 | 102 | 0,0043 | 2070 |
