estándar: | IEC60502-1 | conductor: | alambres de cobre recocidos |
---|---|---|---|
Aislamiento: | PVC | Material de forro: | PVC |
Color de la envoltura: | Negro | tensión: | 600v |
Mecanografíe a CVVS JIS el cable protegido aislado PVC estándar para los circuitos de control
USO
Los cables de CVVS se utilizan en proteger electrostático requerido de los circuitos de control en conducto subterráneo, conducto y aire abierto.
Estándar de referencia:
IEC 60502-1

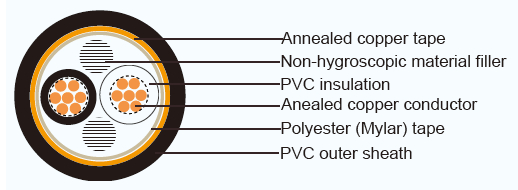

Construcción del cable:
Conductor: Alambres de cobre recocidos trenzados,
Tamaños: 1,5 mm2 hasta 10 mm2
Aislamiento: Cloruro de polivinilo (PVC)
Color: 2-4 corazón-negro, blanco, rojo y verde,
Más de 4 corazones: Base negra con números de marca
Llenador: Material no higroscópico (opcional)
Cinta obligatoria: Cinta del poliéster (Mylar) (opcional)
Escudo: Cinta de cobre recocida, 0.1m m
Envoltura externa: Cloruro de polivinilo (PVC), color negro (ignífugo especial de A puede ser suministrado)
Características técnicas:
Temperatura máxima 70oC del conductor
Voltaje del circuito que no excede 600 voltios
Pruebe el voltaje 3500 voltios
Telegrafíe el parámetro
O. OF CORES | CONDUCTOR | GRUESO DEL AISLAMIENTO | GRUESO DE ENVOLTURA EXTERNA |
DIÁMETRO TOTAL | RESISTENCIA MÁXIMA del CONDUCTOR (EN 20Oc) | PESO DEL CABLE | ||
NOMINAL SUPERFICIE TRANSVERSAL |
NO.& DIA. OF ALAMBRES |
DIÁMETRO | ||||||
MM2 | Milímetro | Milímetro | Milímetro | Milímetro | Milímetro | OHM/KM | KG/KM | |
2 | 1,5 | 7 / 0,53 | 1,59 | 0,8 | 1,8 | 11,4 | 12,1 | 178 |
2,5 | 7 / 0,67 | 2,01 | 0,8 | 1,8 | 12,3 | 7,41 | 213 | |
4 | 7 / 0,85 | 2,55 | 1 | 1,8 | 14,2 | 4,61 | 287 | |
6 | 7 / 1,04 | 3,12 | 1 | 1,8 | 15,4 | 3,08 | 350 | |
10 | 7 / 1,35 | 4,05 | 1 | 1,8 | 16,9 | 1,83 | 413 | |
3 | 1,5 | 7 / 0,53 | 1,59 | 0,8 | 1,8 | 11,9 | 12,1 | 209 |
2,5 | 7 / 0,67 | 2,01 | 0,8 | 1,8 | 12,9 | 7,41 | 254 | |
4 | 7 / 0,85 | 2,55 | 1 | 1,8 | 15 | 4,61 | 351 | |
6 | 7 / 1,04 | 3,12 | 1 | 1,8 | 16,2 | 3,08 | 435 | |
10 | 7 / 1,35 | 4,05 | 1 | 1,8 | 17,9 | 1,83 | 537 | |
4 | 1,5 | 7 / 0,53 | 1,59 | 0,8 | 1,8 | 12,8 | 12,1 | 247 |
2,5 | 7 / 0,67 | 2,01 | 0,8 | 1,8 | 13,9 | 7,41 | 305 | |
4 | 7 / 0,85 | 2,55 | 1 | 1,8 | 16,2 | 4,61 | 425 | |
6 | 7 / 1,04 | 3,12 | 1 | 1,8 | 17,6 | 3,08 | 533 | |
10 | 7 / 1,35 | 4,05 | 1 | 1,8 | 19,5 | 1,83 | 675 | |
5 | 1,5 | 7 / 0,53 | 1,59 | 0,8 | 1,8 | 13,8 | 12,1 | 287 |
2,5 | 7 / 0,67 | 2,01 | 0,8 | 1,8 | 15 | 7,41 | 357 | |
4 | 7 / 0,85 | 2,55 | 1 | 1,8 | 17,3 | 4,61 | 500 | |
6 | 7 / 1,04 | 3,12 | 1 | 1,8 | 19,2 | 3,08 | 636 | |
10 | 7 / 1,35 | 4,05 | 1 | 1,8 | 21,4 | 1,83 | 820 | |
6 | 1,5 | 7 / 0,53 | 1,59 | 0,8 | 1,8 | 14,8 | 12,1 | 328 |
2,5 | 7 / 0,67 | 2,01 | 0,8 | 1,8 | 16,1 | 7,41 | 412 | |
4 | 7 / 0,85 | 2,55 | 1 | 1,8 | 19 | 4,61 | 586 | |
6 | 7 / 1,04 | 3,12 | 1 | 1,8 | 20,8 | 3,08 | 744 | |
10 | 7 / 1,35 | 4,05 | 1 | 1,8 | 23,2 | 1,83 | 968 | |
7 | 1,5 | 7 / 0,53 | 1,59 | 0,8 | 1,8 | 14,8 | 12,1 | 349 |
2,5 | 7 / 0,67 | 2,01 | 0,8 | 1,8 | 16,1 | 7,41 | 442 | |
4 | 7 / 0,85 | 2,55 | 1 | 1,8 | 19 | 4,61 | 633 | |
6 | 7 / 1,04 | 3,12 | 1 | 1,8 | 20,8 | 3,08 | 810 | |
10 | 7 / 1,35 | 4,05 | 1 | 1,8 | 23,2 | 1,83 | 1.072 | |
8 | 1,5 | 7 / 0,53 | 1,59 | 0,8 | 1,8 | 15,8 | 12,1 | 392 |
2,5 | 7 / 0,67 | 2,01 | 0,8 | 1,8 | 17,3 | 7,41 | 498 | |
4 | 7 / 0,85 | 2,55 | 1 | 1,8 | 20,5 | 4,61 | 718 | |
6 | 7 / 1,04 | 3,12 | 1 | 1,8 | 21,7 | 3,08 | 919 | |
10 | 7 / 1,35 | 4,05 | 1 | 1,8 | 24,5 | 1,83 | 1.224 | |
10 | 1,5 | 7 / 0,53 | 1,59 | 0,8 | 1,8 | 18,2 | 12,1 | 488 |
2,5 | 7 / 0,67 | 2,01 | 0,8 | 1,8 | 19,9 | 7,41 | 622 | |
4 | 7 / 0,85 | 2,55 | 1 | 1,8 | 23,8 | 4,61 | 902 | |
6 | 7 / 1,04 | 3,12 | 1 | 1,8 | 22,4 | 3,08 | 1.159 | |
10 | 7 / 1,35 | 4,05 | 1 | 1,8 | 29,6 | 1,83 | 1.552 | |
12 | 1,5 | 7 / 0,53 | 1,59 | 0,8 | 1,8 | 18,7 | 12,1 | 542 |
2,5 | 7 / 0,67 | 2,01 | 0,8 | 1,8 | 20,5 | 7,41 | 697 | |
4 | 7 / 0,85 | 2,55 | 1 | 1,8 | 24,6 | 4,61 | 1.018 | |
6 | 7 / 1,04 | 3,12 | 1 | 1,8 | 27 | 3,08 | 1.316 | |
10 | 7 / 1,35 | 4,05 | 1 | 1,8 | 30,5 | 1,83 | 1.789 | |
15 | 1,5 | 7 / 0,53 | 1,59 | 0,8 | 1,8 | 20 | 12,1 | 637 |
2,5 | 7 / 0,67 | 2,01 | 0,8 | 1,8 | 22,1 | 7,41 | 827 | |
4 | 7 / 0,85 | 2,55 | 1 | 1,8 | 26,4 | 4,61 | 1.216 | |
6 | 7 / 1,04 | 3,12 | 1 | 1,8 | 29,1 | 3,08 | 1.582 | |
20 | 1,5 | 7 / 0,53 | 1,59 | 0,8 | 1,8 | 22,1 | 12,1 | 796 |
2,5 | 7 / 0,67 | 2,01 | 0,8 | 1,8 | 24,5 | 7,41 | 1.041 | |
4 | 7 / 0,85 | 2,55 | 1 | 1,8 | 29,5 | 4,61 | 1.547 | |
6 | 7 / 1,04 | 3,12 | 1 | 1,8 | 32,5 | 3,08 | 2.026 | |
30 | 1,5 | 7 / 0,53 | 1,59 | 0,8 | 1,8 | 26,3 | 12,1 | 1.122 |
2,5 | 7 / 0,67 | 2,01 | 0,8 | 1,8 | 28,2 | 7,41 | 1.482 | |
4 | 7 / 0,85 | 2,55 | 1 | 1,9 | 35,6 | 4,61 | 2.244 |
