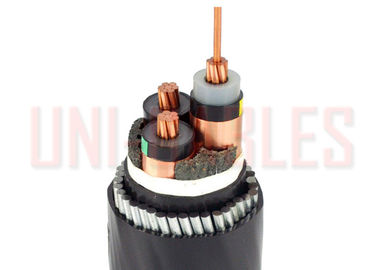

19 33kv tres la base XLPE aisló el alambre de acero forrado LSOH acorazado a BS 6724
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| conductor: | Conductor de cobre trenzado de la clase 2 | pantalla de conductor: | XLPE Semi-conductor (polietileno reticulado) |
|---|---|---|---|
| Aislamiento: | XLPE (polietileno reticulado) | Pantalla aislador: | XLPE semiconductor (polietileno reticulado) |
| Pantalla metálica: | Pantalla de alambre de cobre individual | armadura: | SWA (alambre de acero acorazado) |
| Envoltura: | MDPE (polietileno medio de la densidad) | Grado del voltaje (Uo/U) (Um): | 19/33 (36) kilovoltios |

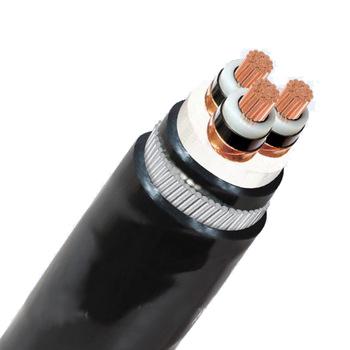

19 33kv tres la base XLPE aisló el alambre de acero forrado LSOH acorazado a BS 6724
USO
Cables de transmisión para las redes del poder, metro y en la canalización de cable.
Tubería en la transmisión y la distribución de poder.
Conductor
La clase 2 trenzó el conductor de cobre según EN 60228 (previamente BS 6360) de las BS
Pantalla de conductor
XLPE Semi-conductor (polietileno reticulado)
Aislamiento
Tipo GP8 de XLPE (polietileno reticulado) que acuerda el toBS 7655
Pantalla de aislamiento
XLPE Semi-conductor (polietileno reticulado)
Pantalla metálica
Pantalla de cobre total individual o colectiva de la cinta que acuerda el toBS 6622
Llenador
Fibras del ANIMAL DOMÉSTICO (tereftalato de polietileno)
Separador
Cinta obligatoria
Lecho
El PVC (cloruro de polivinilo) mecanografía TM1 según EN 50363 de las BS
Armadura
Sola base: AWA (alambre de aluminio acorazado)
Multifilar: SWA (alambre de acero acorazado)
Envoltura
El PVC (cloruro de polivinilo) mecanografía TM1 según EN 50363 de las BS
Color de la envoltura
Rojo/negro
DIMENSIONES
| Tamaño de conductor |
Diámetro | Aproximadamente. peso del cable |
||
| Diámetro debajo de la armadura | Diámetro sobre la armadura | Diámetro total aproximado | ||
| milímetro sq | milímetro | milímetro | milímetro | kg/km |
| 16 | 22,9 | 26,1 | 29,7 | 1690 |
| 25 | 25,7 | 28,9 | 32,5 | 2100 |
| 35 | 28,2 | 31,4 | 35,2 | 2520 |
| 50 | 27,1 | 31,1 | 35,1 | 3030 |
| 70 | 30,0 | 34,0 | 38,2 | 3810 |
| 95 | 33,2 | 37,2 | 41,3 | 4730 |
| 120 | 36,2 | 41,2 | 45,8 | 6020 |
| 150 | 38,7 | 43,7 | 48,5 | 6980 |
| 185 | 41,8 | 46,8 | 51,8 | 8250 |
| 240 | 46,5 | 51,5 | 56,7 | 10200 |
| 300 | 50,5 | 55,5 | 60,9 | 12210 |
| 400 | 55,2 | 60,2 | 66 | 14980 |
Grado actual
| Nom. área de cond. |
Dirija en tierra | En solos conductos de la manera | En aire libre | |||
| Sola base Tres cables Tacto del trébol |
Base tres | Sola base Tres cables Conductos Tacto del trébol |
Base tres | Sola base Tres cables Tacto del trébol |
Base tres | |
| milímetro | amperio | amperio | amperio | amperio | amperio | amperio |
| 16 | - | 114 | - | 96 | - | 108 |
| 25 | - | 147 | - | 124 | - | 143 |
| 35 | - | 175 | - | 147 | - | 170 |
| 50 | 222 | 207 | 219 | 174 | 230 | 204 |
| 70 | 271 | 254 | 264 | 214 | 288 | 257 |
| 95 | 324 | 304 | 310 | 257 | 353 | 315 |
| 120 | 366 | 345 | 342 | 293 | 411 | 365 |
| 150 | 409 | 387 | 376 | 328 | 468 | 415 |
| 185 | 460 | 436 | 414 | 371 | 533 | 476 |
| 240 | 528 | 502 | 464 | 428 | 630 | 560 |
| 300 | 589 | 563 | 506 | 480 | 717 | 640 |
| 400 | 651 | 633 | 535 | 549 | 817 | 734 |
| 500 | 720 | - | 579 | - | 924 | - |
| 630 | 789 | - | 624 | - | 1041 | - |
| 800 | 831 | - | 650 | - | 1131 | - |
| 1000 | 880 | - | 689 | - | 1227 | - |
