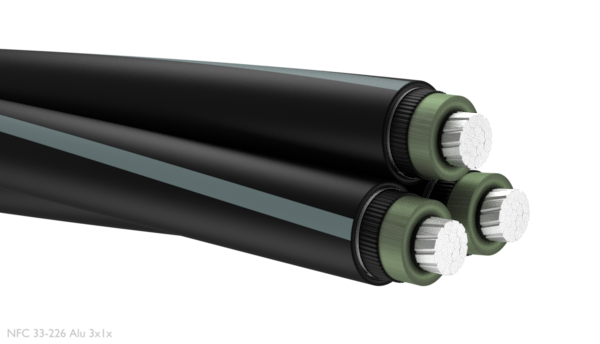

12 / 20KV voltaje medio N-F aislado cable liado antena C 33 226 conductor de la clase 2
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| conductor: | Aluminio 1350-H19 | Aislamiento: | XLPE |
|---|---|---|---|
| tensión: | 12/20kv | Grado de la temperatura: | 0°C a 75°C |
| color: | Negro | Corazones: | 1-6 |
La antena de BS7870-5 LV-ABC lió el cable del cable 600V AL/XLPE ningunos envoltura
USO
Para el uso en la baja tensión el sistema de distribución pensó para los esquemas urbanos y rurales de la electrificación, porque la conexión del consumidor derivó del sistema de distribución.
Para las rejillas sobre el suelo o subterráneos de la distribución, sobre todo para las rejillas públicas de la distribución con un voltaje más alto de las tuberías no sobre 12 kilovoltios.
ESPECIFICACIONES
Material del conductor: aluminio
Clase del conductor: clase 2 = trenzado
Aislamiento: XLPE
Ultravioleta-resistente: sí
Temperatura externa permitida del cable, fijada: °C -20 - +80
Uo del voltaje nominal: 6kV
Voltaje nominal U: 10 kilovoltios
Voltaje de funcionamiento permitido máximo en sistemas trifásicos: 12KV
El estándar de C 33-226 prevé 4 diversos tipos de cables:
- Un cable de la base ignífugo (C2)
- La antena liada telegrafía (ignífugo: C2)
- Cables triples estándar para los usos subterráneos
- Cables triples “directamente buriable “para los usos subterráneos
DIMENSIONES
| Sección | Diámetro externo | Max.DC resisten. | Resistencia a la tensión máxima | Peso | Grado actual |
| mm2 | milímetro | Ω/km | daN | kg/km | A |
| 50 | 29 | 0,641 | 150 | 700 | 190 |
| 95 | 32 | 0,32 | 285 | 950 | 285 |
| 150 | 34 | 0,206 | 450 | 1000 | 370 |
| 240 | 36,5 | 0,125 | 720 | 1400 | 505 |
| 400 | 42 | 0,078 | 1200 | 1950 | 680 |
| 630 | 52,5 | 0,047 | 1890 | 3100 | 920 |
| 1200 | 66 | 0,025 | 3600 | 5200 | 1340 |
| 3x50 | 62,5 | 0,641 | 450 | 2100 | 190 |
| 3x95 | 69 | 0,32 | 855 | 2800 | 285 |
| 3x150 | 72 | 0,206 | 1350 | 3050 | 370 |
| 3x240 | 78,5 | 0,125 | 2160 | 4150 | 505 |
| 3x400 | 90 | 0,078 | 3600 | 5800 | 680 |
