Grado del voltaje (Uo/U): | 300/500 V | Grado de la temperatura: | °C 70 |
---|---|---|---|
Temperatura del cortocircuito: | °C 160 | Color de la envoltura: | Rosa violeta gris verde del amarillo/del amarillo blanco anaranjado azul negro rojo de Brown |
conductor: | Conductor de cobre flexible de la clase 5 | Aislamiento: | PVC/TI 2 |

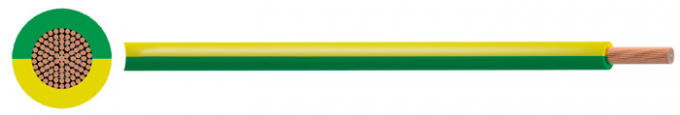

Cable eléctrico 450-750V del PVC de H05V-K según el alambre flexible BS6004
Uso
El europeo armonizó H05V-K y H07V-K estándar, se utiliza sobre todo como alambre flexible del panel y está disponible en una amplia gama de diversos colores con este fin. Diseñado para el cableado interno del equipo en control del interruptor, retransmisión y los paneles de la instrumentación del dispositivo de distribución del poder, y para los propósitos tales como conectores internos en el equipo del rectificador, arrancadores de motor y reguladores, este cable flexible se puede instalar en aire abierto, en conductos, o en enlace.
CARACTERÍSTICAS
Grado del voltaje (Uo/U)
H05V-K: 300/500V
H07V-K: 450/750V
Grado de la temperatura
Fijo: -30°C a +70°C
Doblado: -5°C a +70°C
Radio de doblez mínimo
D<10 mm="" for="" 3D="">
10-25 milímetros para 4D
D>25 milímetro para 5D
Dimensiones
H05V-K
NÚMERO DE PARTE único. | SUPERFICIE TRANSVERSAL NOMINAL milímetro de ² |
DIÁMETRO TOTAL NOMINAL milímetro |
PESO NOMINAL kg/km |
UNH05V-K0.5 | 0,5 | 2,2 | 9 |
UNH05V-K0.75 | 0,8 | 2,4 | 11 |
UNH05V-K1.0 | 1,0 | 2,5 | 14 |
H07V-K
NÚMERO DE PARTE único. | SUPERFICIE TRANSVERSAL NOMINAL milímetro de ² |
DIÁMETRO TOTAL NOMINAL milímetro |
PESO NOMINAL kg/km |
H07V-K1.5 | 1,5 | 2,9 | 20 |
H07V-K2.5 | 2,5 | 3,6 | 31 |
H07V-K4 | 4 | 4,1 | 46 |
H07V-K6 | 6 | 4,7 | 75 |
H07V-K10 | 10 | 6,1 | 125 |
H07V-K16 | 16 | 7,3 | 199 |
H07V-K25 | 25 | 9 | 299 |
H07V-K35 | 35 | 10,2 | 421 |
H07V-K50 | 50 | 12,1 | 539 |
H07V-K70 | 70 | 13,8 | 730 |
H07V-K95 | 95 | 16,3 | 973 |
Código de color
COLOR | Negro | Azul | Gris | Amarillo verde | Anaranjado | Rojo | Rosa | Amarillo | Violeta | Brown | Blanco |
CÓDIGO | BK | BL | GR | GY | O | RD | PK | YW | VI | BR | WH |
CONDUCTORES
Conductores de cobre flexibles de la clase 5 para la sola base y los cables multifilares
SUPERFICIE TRANSVERSAL NOMINAL | DIÁMETRO MÁXIMO DE ALAMBRES EN CONDUCTOR | RESISTENCIA MÁXIMA Del CONDUCTOR EN 20ºC | |
Alambres llanos | Alambres cubiertos de metal | ||
milímetro de ² | milímetro | ohms/km | ohms/km |
0,5 | 0,21 | 39 | 40,1 |
0,75 | 0,21 | 26 | 26,7 |
1 | 0,21 | 19,5 | 20 |
1,5 | 0,26 | 13,3 | 13,7 |
2,5 | 0,26 | 7,98 | 8,21 |
4 | 0,31 | 4,95 | 5,09 |
6 | 0,31 | 3,3 | 3,39 |
10 | 0,41 | 1,91 | 1,95 |
16 | 0,41 | 1,21 | 1,24 |
25 | 0,41 | 0,78 | 0,795 |
35 | 0,41 | 0,554 | 0,565 |
50 | 0,41 | 0,386 | 0,393 |
70 | 0,51 | 0,272 | 0,277 |
95 | 0,51 | 0,206 | 0,21 |
CARACTERÍSTICAS ELÉCTRICAS
Capacidad de carga actual
SUPERFICIE TRANSVERSAL NOMINAL | EN UNA TERMAL PARED AISLADA | EN UNA PARED | EN AIRE LIBRE | ||
milímetro de ² | Base 2 Amperios |
Base 3 Amperios |
Base 2 Amperios |
Base 3 Amperios |
1 base Amperios |
0,5 | - | - | - | - | - |
0,75 | - | - | - | - | 15 |
1 | - | - | - | - | 19 |
1,5 | 14,5 | 13,5 | 17,5 | 15,5 | 24 |
2,5 | 19,5 | 18 | 24 | 21 | 32 |
4 | 26 | 24 | 32 | 28 | 42 |
6 | 34 | 31 | 41 | 36 | 54 |
10 | 46 | 42 | 57 | 50 | 73 |
16 | 61 | 56 | 76 | 68 | 98 |
25 | 80 | 73 | 101 | 89 | 129 |
35 | 99 | 89 | 125 | 110 | 158 |
50 | 119 | 108 | 151 | 134 | 198 |
70 | 151 | 136 | 192 | 171 | 245 |
95 | 182 | 164 | 232 | 207 | 292 |
