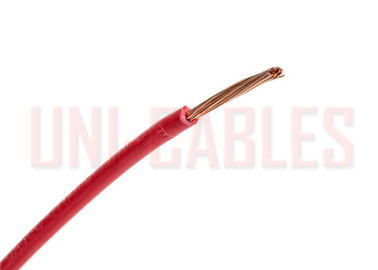

Cable eléctrico 2491x del PVC del negro rojo del cloruro de polivinilo para poner a tierra y el control
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Grado del voltaje (Uo/U): | 450/750V | Grado de la temperatura: | Fijo: -30°C a +70°C, doblado: -5°C a +70°C |
|---|---|---|---|
| Radio de doblez mínimo: | <12: 5="" x="" overall="" diameter=""> | Color de la envoltura: | Rosa violeta gris verde del amarillo/del amarillo blanco anaranjado azul negro rojo de Brown |
| conductor: | Conductor de cobre flexible de la clase 5 | Aislamiento: | PVC (cloruro de polivinilo) |
Tipo de cable eléctrico del PVC del EN 50525-2-31 de las BS 2491X para poner a tierra y el control
Uso
Cableado para el uso en el control del interruptor, retransmisión del panel del PVC y
los paneles de la instrumentación del dispositivo de distribución del poder y para los propósitos tales como conectores internos en el equipo del rectificador, arrancadores de motor y reguladores.
CONSTRUCCIÓN
Conductor
Conductor de cobre flexible de la clase 5 según EN 60228 (previamente BS 6360) de las BS
Aislamiento
El PVC (cloruro de polivinilo) mecanografía TI1 según EN 50363 de las BS
ESTÁNDARES DEL CABLE
EN 50525-2-31 (previamente BS 6004 de las BS, Cenelec HD21.3),
BS EN/IEC 60332-1-2
N-F nacional C 32-201/3
CARACTERÍSTICAS
Grado del voltaje (Uo/U)
H05V-K: 300/500V
H07V-K: 450/750V
Grado de la temperatura
Fijo: -30°C a +70°C
Doblado: -5°C a +70°C
Radio de doblez mínimo
Fijo: diámetro total de 6 x
Doblado: diámetro total de 12 x
Color de la envoltura
Rosa violeta gris verde del amarillo/del amarillo blanco anaranjado azul negro rojo de Brown
Dimensiones
H05V-K
| NÚMERO DE PARTE único. | SUPERFICIE TRANSVERSAL NOMINAL milímetro de ² |
DIÁMETRO TOTAL NOMINAL milímetro |
PESO NOMINAL kg/km |
| UNRV0.5 | 0,5 | 2,2 | 9 |
| UNRV0.75 | 0,8 | 2,4 | 11 |
| UNRV1.0 | 1,0 | 2,5 | 14 |
H07V-K
| NÚMERO DE PARTE único. | SUPERFICIE TRANSVERSAL NOMINAL milímetro de ² |
DIÁMETRO TOTAL NOMINAL milímetro |
PESO NOMINAL kg/km |
| UNRV1.5 | 1,5 | 2,9 | 20 |
| UNRV2.5 | 2,5 | 3,6 | 31 |
| UNRV4 | 4 | 4,1 | 46 |
| UNRV6 | 6 | 4,7 | 75 |
| UNRV10 | 10 | 6,1 | 125 |
| UNRV16 | 16 | 7,3 | 199 |
| UNRV25 | 25 | 9 | 299 |
| UNRV35 | 35 | 10,2 | 421 |
| UNRV50 | 50 | 12,1 | 539 |
| UNRV70 | 70 | 13,8 | 730 |
| UNRV95 | 95 | 16,3 | 973 |
Código de color
| COLOR | Negro | Azul | Gris | Amarillo verde | Anaranjado | Rojo | Rosa | Amarillo | Violeta | Brown | Blanco |
| CÓDIGO | BK | BL | GR | GY | O | RD | PK | YW | VI | BR | WH |
CONDUCTORES
Conductores de cobre flexibles de la clase 5 para la sola base y los cables multifilares
| SUPERFICIE TRANSVERSAL NOMINAL | DIÁMETRO MÁXIMO DE ALAMBRES EN CONDUCTOR | RESISTENCIA MÁXIMA Del CONDUCTOR EN 20ºC | |
| Alambres llanos | Alambres cubiertos de metal | ||
| milímetro de ² | milímetro | ohms/km | ohms/km |
| 0,5 | 0,21 | 39 | 40,1 |
| 0,75 | 0,21 | 26 | 26,7 |
| 1 | 0,21 | 19,5 | 20 |
| 1,5 | 0,26 | 13,3 | 13,7 |
| 2,5 | 0,26 | 7,98 | 8,21 |
| 4 | 0,31 | 4,95 | 5,09 |
| 6 | 0,31 | 3,3 | 3,39 |
| 10 | 0,41 | 1,91 | 1,95 |
| 16 | 0,41 | 1,21 | 1,24 |
| 25 | 0,41 | 0,78 | 0,795 |
| 35 | 0,41 | 0,554 | 0,565 |
| 50 | 0,41 | 0,386 | 0,393 |
| 70 | 0,51 | 0,272 | 0,277 |
| 95 | 0,51 | 0,206 | 0,21 |
CARACTERÍSTICAS ELÉCTRICAS
Capacidad de carga actual
| SUPERFICIE TRANSVERSAL NOMINAL | EN UNA TERMAL PARED AISLADA | EN UNA PARED | EN AIRE LIBRE | ||
| milímetro de ² | Base 2 Amperios |
Base 3 Amperios |
Base 2 Amperios |
Base 3 Amperios |
1 base Amperios |
| 0,5 | - | - | - | - | - |
| 0,75 | - | - | - | - | 15 |
| 1 | - | - | - | - | 19 |
| 1,5 | 14,5 | 13,5 | 17,5 | 15,5 | 24 |
| 2,5 | 19,5 | 18 | 24 | 21 | 32 |
| 4 | 26 | 24 | 32 | 28 | 42 |
| 6 | 34 | 31 | 41 | 36 | 54 |
| 10 | 46 | 42 | 57 | 50 | 73 |
| 16 | 61 | 56 | 76 | 68 | 98 |
| 25 | 80 | 73 | 101 | 89 | 129 |
| 35 | 99 | 89 | 125 | 110 | 158 |
| 50 | 119 | 108 | 151 | 134 | 198 |
| 70 | 151 | 136 | 192 | 171 | 245 |
| 95 | 182 | 164 | 232 | 207 | 292 |
