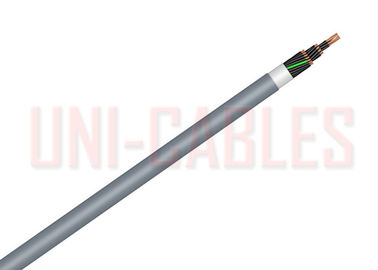

Humo bajo flexible estándar del YY LSZH del cable de control de las BS cero halógeno
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Grado del voltaje: | 300/500V | Grado de la temperatura: | Fijo: -40°C a +70°C doblado: -5°C a +70°C |
|---|---|---|---|
| Radio de doblez mínimo: | Fijo: diámetro total de 4 x doblado: diámetro total 12,5 de x | Color de la envoltura: | gris |
| conductor: | Conductor de cobre flexible de la clase 5 | Aislamiento: | Compuesto Halógeno-libre |
| Envoltura: | LSZH (humo bajo cero halógeno) |
Tipo de cable flexible estándar de control de las BS humo bajo del YY LSZH cero cable de control del halógeno
USO
Para la instalación en donde el fuego, la emisión de humo y los humos tóxicos crean una amenaza potencial para la vida y el equipo. Utilizado como cable de interconexión para medir, controlar o la regulación en el equipo del control para el montaje y las líneas de montaje, transportadores y para las unidades de ordenador. Conveniente para el uso flexible en condiciones de tensión mecánica ligera. Puede ser utilizado al aire libre cuando está protegido contra luz del sol directa, y en condiciones secas o húmedas dentro.
Los cables de control del YY no son convenientes para los usos fijos del cableado que requieren conformidad con las regulaciones establecidas en BS7671.
ESTÁNDARES DEL CABLE
VDE 0250, BS EN/IEC 60332-3, IEC 60754-1 DEL EN/DE LAS BS
DIMENSIONES
| UNI-cables NÚMERO DE PARTE. |
NO DE CORAZONES |
CRUZ NOMINAL ÁREA SECCIONAL |
GRUESO DE ENVOLTURA EXTERNA |
NOMINAL DIÁMETRO TOTAL |
NOMINAL PESO |
| milímetro de ² | milímetro | milímetro | kg/km | ||
| UNIYYLSZH020005 | 2 | 0,5 | 0,8 | 5,2 | 38 |
| UNIYYLSZH020075* | 2 | 0,75 | 0,8 | 5,7 | 46 |
| UNIYYLSZH02010 | 2 | 1 | 0,8 | 5,9 | 52 |
| UNIYYLSZH02015 | 2 | 1,5 | 0,9 | 7,1 | 75 |
| UNIYYLSZH02025 | 2 | 2,5 | 0,9 | 8,3 | 108 |
| UNIYYLSZH030005 | 3 | 0,5 | 0,8 | 5,5 | 44 |
| UNIYYLSZH030075* | 3 | 0,75 | 0,8 | 6,04 | 54 |
| UNIYYLSZH03010 | 3 | 1 | 0,8 | 6,26 | 63 |
| UNIYYLSZH03015* | 3 | 1,5 | 0,9 | 7,54 | 90 |
| UNIYYLSZH03025* | 3 | 2,5 | 1 | 9,04 | 136 |
| UNIYYLSZH03040* | 3 | 4 | 1,1 | 10,4 | 210 |
| UNIYYLSZH03060* | 3 | 6 | 1,2 | 11,9 | 293 |
| UNIYYLSZH0310* | 3 | 10 | 1,3 | 14,7 | 432 |
| UNIYYLSZH0316 | 3 | 16 | 1,5 | 17,7 | 647 |
| UNIYYLSZH040005 | 4 | 0,5 | 0,8 | 5,98 | 53 |
| UNIYYLSZH040075 | 4 | 0,75 | 0,8 | 6,58 | 66 |
| UNIYYLSZH04010* | 4 | 1 | 0,9 | 7,02 | 80 |
| UNIYYLSZH04015 | 4 | 1,5 | 0,9 | 8,23 | 116 |
| UNIYYLSZH04025* | 4 | 2,5 | 1 | 9,87 | 179 |
| UNIYYLSZH04040* | 4 | 4 | 1,1 | 11,4 | 238 |
| UNIYYLSZH04060* | 4 | 6 | 1,3 | 13,3 | 341 |
| UNIYYLSZH0410* | 4 | 10 | 1,5 | 16,6 | 608 |
| UNIYYLSZH0416 | 4 | 16 | 1,5 | 19,7 | 844 |
| UNIYYLSZH050005 | 5 | 0,5 | 0,8 | 6,53 | 64 |
| UNIYYLSZH050075 | 5 | 0,75 | 0,9 | 7,41 | 83 |
| UNIYYLSZH05010 | 5 | 1 | 0,9 | 7,68 | 104 |
| UNIYYLSZH05015* | 5 | 1,5 | 1 | 9,23 | 137 |
| UNIYYLSZH05025* | 5 | 2,5 | 1,1 | 11,05 | 209 |
| UNIYYLSZH05040* | 5 | 4 | 1,3 | 12,9 | 321 |
| UNIYYLSZH05060* | 5 | 6 | 1,4 | 14,8 | 447 |
| UNIYYLSZH0510* | 5 | 10 | 1,5 | 18,2 | 685 |
| UNIYYLSZH0516 | 5 | 16 | 1,8 | 21,7 | 1064 |
| UNIYYLSZH0525 | 5 | 25 | 1,7 | 26,7 | 1510 |
| UNIYYLSZH070005 | 7 | 0,5 | 0,9 | 7,3 | 81 |
| UNIYYLSZH070075 | 7 | 0,75 | 0,9 | 8,05 | 101 |
| UNIYYLSZH07010 | 7 | 1 | 1 | 8,55 | 124 |
| UNIYYLSZH07015 | 7 | 1,5 | 1 | 10,05 | 170 |
| UNIYYLSZH07025 | 7 | 2,5 | 1,2 | 12,25 | 268 |
| UNIYYLSZH120005 | 12 | 0,5 | 1 | 9,7 | 142 |
| UNIYYLSZH120075 | 12 | 0,75 | 1,1 | 10,94 | 179 |
| UNIYYLSZH12010 | 12 | 1 | 1,1 | 11,36 | 225 |
| UNIYYLSZH12015 | 12 | 1,5 | 1,2 | 13 | 302 |
| UNIYYLSZH12025 | 12 | 2,5 | 1,4 | 16,54 | 478 |
| UNIYYLSZH180005 | 18 | 0,5 | 1,1 | 11,5 | 202 |
| UNIYYLSZH18075 | 18 | 0,75 | 1,2 | 11,9 | 230 |
| UNIYYLSZH18010 | 18 | 1 | 1,3 | 12,9 | 324 |
| UNIYYLSZH18015 | 18 | 1,5 | 1,3 | 14,8 | 446 |
| UNIYYLSZH18025 | 18 | 2,5 | 1,6 | 19,75 | 692 |
| UNIYYLSZH250005 | 25 | 0,5 | 1,3 | 13,8 | 289 |
| UNIYYLSZH250075 | 25 | 0,75 | 1,4 | 15,5 | 371 |
| UNIYYLSZH25010 | 25 | 1 | 1,4 | 16,1 | 462 |
| UNIYYLSZH25015 | 25 | 1,5 | 1,6 | 19,5 | 630 |
| UNIYYLSZH25025 | 25 | 2,5 | 1,8 | 23,5 | 974 |
CONDUCTORES
Conductores de cobre flexibles de la clase 5 para la sola base y los cables multifilares
| SUPERFICIE TRANSVERSAL NOMINAL | DIÁMETRO MÁXIMO DE ALAMBRES EN CONDUCTOR | RESISTENCIA MÁXIMA Del CONDUCTOR EN 20ºC |
| milímetro de ² | milímetro | Alambres llanos ohms/km |
| 0,5 | 0,21 | 39 |
| 0,75 | 0,21 | 26 |
| 1 | 0,21 | 19,5 |
| 1,5 | 0,26 | 13,3 |
| 2,5 | 0,26 | 7,98 |
| 4 | 0,31 | 4,95 |
| 6 | 0,31 | 3,3 |
| 10 | 0,41 | 1,91 |
| 16 | 0,41 | 1,21 |
| 25 | 0,41 | 0,78 |
CARACTERÍSTICAS ELÉCTRICAS
Capacidad de carga actual en 30ºC
| SUPERFICIE TRANSVERSAL NOMINAL milímetro de ² |
GRADO ACTUAL Amperios |
| 0,5 | 9 |
| 0,75 | 12 |
| 1 | 15 |
| 1,5 | 18 |
| 2,5 | 26 |
| 4 | 34 |
| 6 | 44 |
| 10 | 61 |
| 16 | 82 |
| 25 | 108 |
REDUCIR LA CAPACIDAD NORMAL DE FACTORES
| NO DE CORAZONES | 5 | 7 | 10 | 14 | 19 | 24 | 40 | 61 |
| REDUCIR LA CAPACIDAD NORMAL DE FACTOR | 0,75 | 0,65 | 0,55 | 0,50 | 0,45 | 0,40 | 0,35 | 0,30 |
