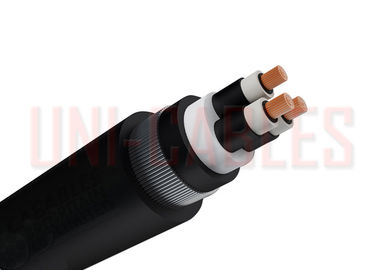

Conductor de cobre trenzado acorazado Waterblock del cable eléctrico de la base de MDPE 3 semi
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Grado del voltaje (Uo/U) (Um): | 6.35/11 (12) KILOVOLTIOS | Grado de la temperatura: | 0°C a +90°C |
|---|---|---|---|
| Índice de la temperatura: | Índice de la temperatura | Radio de doblez mínimo: | diámetro total de 12 x |
Cable acorazado estándar del cable eléctrico XLPE MDPE 6.35/11 (12) kilovoltios de las BS 6622
USO
Cables de transmisión para las redes del poder, metro y en la canalización de cable.
ESTÁNDARES DEL CABLE
BS 6622, BS EN/IEC 60228

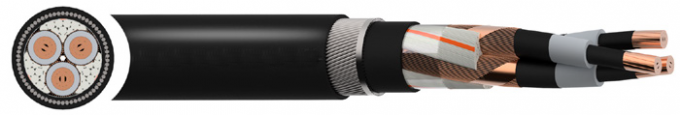

CONSTRUCCIÓN
Conductor
Conductor de cobre trenzado de la clase 2
Pantalla de conductor
XLPE Semi-conductor (polietileno reticulado)
Aislamiento
XLPE (polietileno reticulado)
Pantalla aislador
XLPE semiconductor (polietileno reticulado)
Separador
Agua que bloquea la cinta
Pantalla de aislamiento
XLPE Semi-conductor (polietileno reticulado)
Pantalla metálica
Pantalla de alambre de cobre individual
Llenador
Fibras del ANIMAL DOMÉSTICO (tereftalato de polietileno)
Separador
Cinta obligatoria
Lecho
PVC (cloruro de polivinilo)
SWA (alambre de acero acorazado)
Envoltura
MDPE (polietileno medio de la densidad)
DIMENSIONES
| UNI-cables NÚMERO DE PARTE. |
COLOR DE LA ENVOLTURA | COJINES NO. | NO. DE CORAZONES |
SUPERFICIE TRANSVERSAL NOMINAL milímetro de ² |
DIÁMETRO TOTAL NOMINAL | PESO NOMINAL kg/km |
||
| Debajo de la armadura milímetro |
Sobre la armadura milímetro |
Total milímetro |
||||||
| UNIMDPE11KV03185-BK | Negro | 006/120036 | 3 | 185 | 64,4 | 69,4 | 76 | 12600 |
| UNIMDPE11KV03185-RD | Rojo | 006/120037 | 3 | 185 | 64,4 | 69,4 | 76 | 12600 |
CONDUCTORES
Conductores trenzados de la clase 2 para la sola base y los cables multifilares
| SUPERFICIE TRANSVERSAL NOMINAL milímetro de ² |
MÍNIMO NO DE ALAMBRES EN CONDUCTOR | RESISTENCIA MÁXIMA Del CONDUCTOR EN 20ºC | |||||
| Circular | Circular condensada | Formado | Conductor de cobre recocido | ||||
| Cu | Al | Cu | Al | Cu | Al | Alambres llanos ohms/km |
|
| 185 | 37 | 37 | 30 | 30 | 30 | 30 | 0,0991 |
CARACTERÍSTICAS ELÉCTRICAS
Dimensiones del conductor de cobre y capacidad de carga actual
| NO DE CORAZONES | SUPERFICIE TRANSVERSAL NOMINAL milímetro de ² |
GRADO DE LA CORRIENTE CONTINUA | |||||
| En tierra Amperios |
En conductos Amperios |
En aire Amperios |
|||||
| Trébol | Plano | Trébol | Plano | Trébol | Plano | ||
| 3 | 185 | 430 | 430 | 370 | 370 | 490 | 490 |
