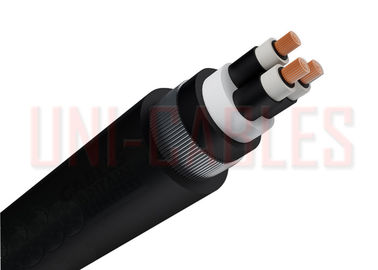

Cable medio XLPE del voltaje de MDPE BS6622 11kv 3x185 para el sistema subterráneo
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| conductor: | Conductor de cobre trenzado de la clase 2 | pantalla de conductor: | XLPE Semi-conductor (polietileno reticulado) |
|---|---|---|---|
| Aislamiento: | XLPE (polietileno reticulado) | Pantalla aislador: | XLPE semiconductor (polietileno reticulado) |
| Pantalla metálica: | Pantalla de alambre de cobre individual | armadura: | SWA (alambre de acero acorazado) |
| Envoltura: | MDPE (polietileno medio de la densidad) | Grado del voltaje (Uo/U) (Um): | 6.35/11 (12) KILOVOLTIOS |
Cable medio estándar XLPE MDPE del voltaje BS6622 11kv para el sistema subterráneo
USO
Cables de transmisión para las redes del poder, metro y en cable
canalización.
Grado del voltaje (Uo/U) (Um): 6.35/11 (12) KILOVOLTIOS
Grado de la temperatura: 0°C a +90°C
Índice de la temperatura: +280°C
Radio de doblez mínimo: diámetro total de 12 x
Conductor
Conductor de cobre trenzado de la clase 2 según EN 60228 (previamente BS 6360) de las BS
Pantalla de conductor
XLPE Semi-conductor (polietileno reticulado)
Aislamiento
Tipo GP8 de XLPE (polietileno reticulado) que acuerda el toBS 7655
Pantalla aislador
XLPE semiconductor (polietileno reticulado)
Separador
Agua que bloquea la cinta
Pantalla de aislamiento
XLPE Semi-conductor (polietileno reticulado)
Pantalla metálica
Pantalla de alambre de cobre individual según BS 6622
Llenador
Fibras del ANIMAL DOMÉSTICO (tereftalato de polietileno)
Separador
Cinta obligatoria
Lecho
El PVC (cloruro de polivinilo) mecanografía TM1 según BS 7655
Armadura
SWA (alambre de acero acorazado)
Envoltura
Tipo TS2 de MDPE (polietileno medio de la densidad) según
BS 7655
Color de la envoltura
Rojo/negro
DIMENSIONES
| UNICABLES NÚMERO DE PARTE. |
COLOR DE LA ENVOLTURA | NO. DE CORAZONES |
SUPERFICIE TRANSVERSAL NOMINAL milímetro de ² |
DIÁMETRO TOTAL NOMINAL | PESO NOMINAL kg/km |
||
| Debajo de la armadura milímetro |
Sobre la armadura milímetro |
Total milímetro |
|||||
| UNI11KV03185-BK | Negro | 3 | 185 | 64,4 | 69,4 | 76 | 12600 |
| UNI11KV03185-RD | Rojo | 3 | 185 | 64,4 | 69,4 | 76 | 12600 |
CONDUCTORES
Conductores trenzados de la clase 2 para la sola base y los cables multifilares
| SUPERFICIE TRANSVERSAL NOMINAL milímetro de ² |
MÍNIMO NO DE ALAMBRES EN CONDUCTOR | RESISTENCIA MÁXIMA Del CONDUCTOR EN 20ºC | |||||
| Circular | Circular condensada | Formado | Conductor de cobre recocido | ||||
| Cu | Al | Cu | Al | Cu | Al | Alambres llanos ohms/km |
|
| 185 | 37 | 37 | 30 | 30 | 30 | 30 | 0,0991 |
CARACTERÍSTICAS ELÉCTRICAS
Dimensiones del conductor de cobre y capacidad de carga actual
| NO DE CORAZONES | SUPERFICIE TRANSVERSAL NOMINAL milímetro de ² |
GRADO DE LA CORRIENTE CONTINUA | |||||
| En tierra Amperios |
En conductos Amperios |
En aire Amperios |
|||||
| Trébol | Plano | Trébol | Plano | Trébol | Plano | ||
| 3 | 185 | 430 | 430 | 370 | 370 | 490 | 490 |
