Grado del voltaje (Uo/U): | 600/1000V | Grado de la temperatura: | Fijo: -25°C a +90°C |
---|---|---|---|
Radio de doblez mínimo: | 25mm2 y arriba - fijo: diámetro total de 8 x | Color de la envoltura: | Negro |
conductor: | Conductor de cobre trenzado de la clase 2 | Conductor de cobre trenzado de la clase 2: | XLPE |
Lecho: | PVC (cloruro de polivinilo) | armadura: | SWA (armadura del alambre de acero) |
Envoltura: | PVC (cloruro de polivinilo) |

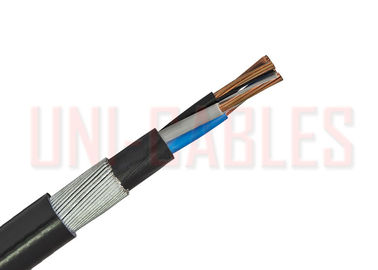

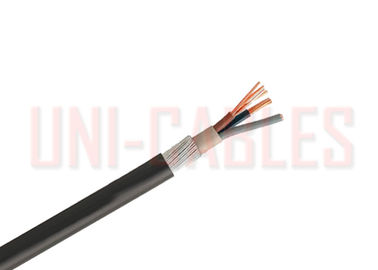

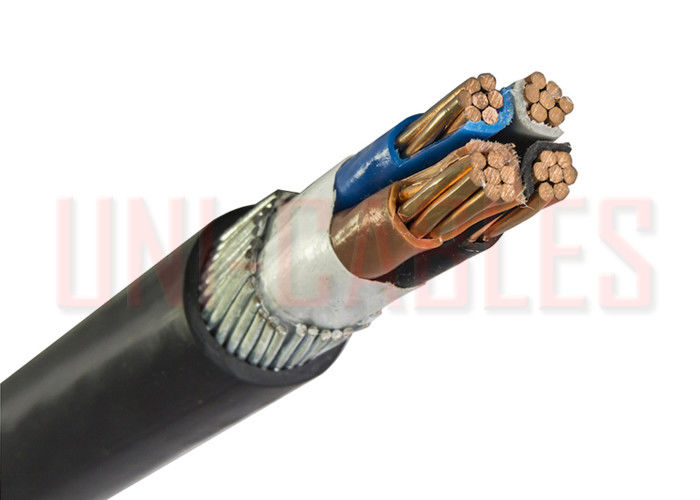

Cable multi acorazado estándar del PVC 0.6/1kV de la SWA de la base del cable eléctrico de las BS 5467
USO
Cable multifilar del PVC con la armadura (SWA) del alambre de acero. Poder y cables de control auxiliares para el uso en los usos de las redes del poder, subterráneos, al aire libre e interiores y para el uso en la canalización de cable.
ESTÁNDARES DEL CABLE
BS 5467, BS EN/IEC 60502-1, BS EN/IEC 60332-1-2
DIMENSIONES
BS5467 XLPE/PVC/SWA/PVC (cobre)
Cables del UNI NÚMERO DE PARTE. |
NO DE CORAZONES | SUPERFICIE TRANSVERSAL NOMINAL | GRUESO NOMINAL DEL AISLAMIENTO | DIÁMETRO NOMINAL milímetro |
PESO NOMINAL | GLÁNDULA DE BW/CW | |
milímetro de ² | milímetro | Debajo Armadura |
Total | kg/km | |||
UNISWA2015 | 2 | 1,5 | 0,6 | 7,3 | 12,1 | 302 | 20 |
UNISWA2025 | 2 | 2,5 | 0,7 | 8,5 | 13,6 | 346 | 20 |
UNISWA2040 | 2 | 4 | 0,7 | 9,4 | 14,7 | 410 | 20S |
UNISWA2060 | 2 | 6 | 0,7 | 10,5 | 15,9 | 499 | 20 |
UNISWA210 | 2 | 10 | 0,7 | 12,3 | 18 | 648 | 20 |
UNISWA216 | 2 | 16 | 0,7 | 14,3 | 20,4 | 978 | 20 |
UNISWA225 | 2 | 25 | 0,9 | 14,7 | 20,4 | 1290 | 25 |
UNISWA235 | 2 | 35 | 0,9 | 16,8 | 23,3 | 1500 | 25 |
UNISWA250 | 2 | 50 | 1 | 19 | 25,8 | 1890 | 25 |
UNISWA270 | 2 | 70 | 1,1 | 22 | 29 | 2450 | 32 |
UNISWA295 | 2 | 95 | 1,1 | 25,1 | 33,1 | 3300 | 32 |
UNISWA2120 | 2 | 120 | 1,2 | 27,9 | 36,1 | 4020 | 40 |
UNISWA2150 | 2 | 150 | 1,4 | 30,9 | 39,3 | 4750 | 40 |
UNISWA3015 | 3 | 1,5 | 0,6 | 7,8 | 12,6 | 330 | 20 |
UNISWA3025 | 3 | 2,5 | 0,7 | 9,2 | 14,1 | 390 | 20S |
UNISWA3040 | 3 | 4 | 0,7 | 10 | 15,3 | 464 | 20S |
UNISWA3060 | 3 | 6 | 0,7 | 11,2 | 16,6 | 568 | 20 |
UNISWA310 | 3 | 10 | 0,7 | 13,1 | 19,5 | 866 | 20 |
UNISWA316 | 3 | 16 | 0,7 | 15,3 | 21,6 | 1152 | 25 |
UNISWA325 | 3 | 25 | 0,9 | 18,9 | 23,6 | 1800 | 25 |
UNISWA335 | 3 | 35 | 0,9 | 21,3 | 25,7 | 2230 | 32 |
UNISWA350 | 3 | 50 | 1 | 21,7 | 28,5 | 2490 | 32 |
UNISWA370 | 3 | 70 | 1,1 | 25,2 | 32,2 | 3290 | 32 |
UNISWA395 | 3 | 95 | 1,1 | 28,8 | 37 | 4440 | 40 |
UNISWA3120 | 3 | 120 | 1,2 | 32 | 40,4 | 5470 | 40 |
UNISWA3150 | 3 | 150 | 1,4 | 35,9 | 45,5 | 6930 | 50S |
UNISWA3185 | 3 | 185 | 1,6 | 40 | 49,8 | 8350 | 63S |
UNISWA3240 | 3 | 240 | 1,7 | 44,9 | 55,1 | 10400 | 63S |
UNISWA3300 | 3 | 300 | 1,8 | 49,8 | 60,2 | 12600 | 63S |
UNISWA3400 | 3 | 400 | 2 | 55,8 | 66,6 | 14600 | 75S |
UNISWA4015 | 4 | 1,5 | 0,6 | 8,5 | 13,3 | 365 | 20S |
UNISWA4025 | 4 | 2,5 | 0,7 | 9,9 | 15 | 438 | 20 |
UNISWA4040 | 4 | 4 | 0,7 | 11 | 16,4 | 532 | 20 |
UNISWA4060 | 4 | 6 | 0,7 | 12,3 | 18,7 | 764 | 20 |
UNISWA410 | 4 | 10 | 0,7 | 14,5 | 21,1 | 1013 | 25 |
UNISWA416 | 4 | 16 | 0,7 | 17 | 23,4 | 1360 | 25 |
UNISWA425 | 4 | 25 | 0,9 | 21 | 26,1 | 2160 | 32 |
UNISWA435 | 4 | 35 | 0,9 | 23,6 | 28,6 | 2690 | 32 |
UNISWA450 | 4 | 50 | 1 | 25 | 32 | 3130 | 32 |
UNISWA470 | 4 | 70 | 1,1 | 29,5 | 37,7 | 4500 | 40 |
UNISWA495 | 4 | 95 | 1,1 | 33,3 | 41,7 | 5600 | 50S |
UNISWA4120 | 4 | 120 | 1,2 | 37,5 | 47,1 | 7400 | 50 |
UNISWA4150 | 4 | 150 | 1,4 | 41,6 | 51,4 | 8780 | 50 |
UNISWA4185 | 4 | 185 | 1,6 | 46,4 | 56,6 | 10630 | 63S |
UNISWA4240 | 4 | 240 | 1,7 | 52,6 | 63 | 13390 | 63 |
UNISWA4300 | 4 | 300 | 1,8 | 58 | 68,8 | 16290 | 75S |
UNISWA4400 | 4 | 400 | 2 | 65,4 | 78,1 | 19800 | 90 |
UNISWA5015 | 5 | 1,5 | 0,6 | 9,7 | 14,3 | 410 | 20S |
UNISWA5025 | 5 | 2,5 | 0,7 | 11,7 | 16,1 | 470 | 20 |
UNISWA5040 | 5 | 4 | 0,7 | 13 | 17,8 | 710 | 20 |
UNISWA5060 | 5 | 6 | 0,7 | 14,5 | 20 | 876 | 25 |
UNISWA510 | 5 | 10 | 0,7 | 17,2 | 22,9 | 1165 | 25 |
UNISWA516 | 5 | 16 | 0,7 | 20 | 26,6 | 1742 | 32 |
UNISWA525 | 5 | 25 | 0,9 | 24,7 | 31,5 | 2323 | 32 |
UNISWA535 | 5 | 35 | 0,9 | 27,8 | 34,8 | 2932 | 40 |
UNISWA550 | 5 | 50 | 1 | 32,4 | 40,4 | 4192 | 50S |
UNISWA0715 | 7 | 1,5 | 0,6 | 10,2 | 15,2 | 470 | 20S |
UNISWA7025 | 7 | 2,5 | 0,7 | 12,3 | 17,1 | 600 | 20 |
UNISWA7040 | 7 | 4 | 0,7 | 13,6 | 19,1 | 881 | 20 |
UNISWA1215 | 12 | 1,5 | 0,6 | 13,7 | 19,4 | 780 | 20 |
UNISWA12025 | 12 | 2,5 | 0,7 | 16,3 | 22,4 | 1000 | 25 |
UNISWA1915 | 19 | 1,5 | 0,6 | 16,2 | 22,2 | 1000 | 25 |
UNISWA1925 | 19 | 2,5 | 0,7 | 19,9 | 26,6 | 1540 | 25 |
UNISWA2715 | 27 | 1,5 | 0,6 | 20 | 26,7 | 1500 | 32 |
UNISWA2725 | 27 | 2,5 | 0,7 | 24 | 30,7 | 1950 | 32 |
UNISWA3715 | 37 | 1,5 | 0,6 | 22,3 | 29 | 1800 | 32 |
UNISWA3725 | 37 | 2,5 | 0,7 | 26,9 | 33,8 | 2350 | 40 |
CONDUCTORES
Conductores trenzados de la clase 2 para la sola base y los cables multifilares
CRUZ NOMINAL ÁREA SECCIONAL milímetro de ² |
MÍNIMO NO DE ALAMBRES EN CONDUCTOR | RESISTENCIA MÁXIMA Del CONDUCTOR EN 20ºC | |||||
Circular | Circular condensada | Formado | Conductor de cobre recocido | ||||
Cu | Al | Cu | Al | Cu | Al | Alambres llanos ohms/km |
|
1,5 | 7 | - | 6 | - | - | - | 12,1 |
2,5 | 7 | - | 6 | - | - | - | 7,41 |
4 | 7 | - | 6 | - | - | - | 4,61 |
6 | 7 | - | 6 | - | - | - | 3,08 |
10 | 7 | 7 | 6 | 6 | - | - | 1,83 |
16 | 7 | 7 | 6 | 6 | - | - | 1,15 |
25 | 7 | 7 | 6 | 6 | 6 | 6 | 0,727 |
35 | 7 | 7 | 6 | 6 | 6 | 6 | 0,524 |
50 | 19 | 19 | 6 | 6 | 6 | 6 | 0,387 |
70 | 19 | 19 | 12 | 12 | 12 | 12 | 0,268 |
95 | 19 | 19 | 15 | 15 | 15 | 15 | 0,193 |
120 | 37 | 37 | 18 | 15 | 18 | 15 | 0,153 |
150 | 37 | 37 | 18 | 15 | 18 | 15 | 0,124 |
185 | 37 | 37 | 30 | 30 | 30 | 30 | 0,0991 |
240 | 37 | 37 | 34 | 30 | 34 | 30 | 0,0754 |
300 | 61 | 61 | 34 | 30 | 34 | 30 | 0,0601 |
400 | 61 | 61 | 53 | 53 | 53 | 53 | 0,047 |
CARACTERÍSTICAS ELÉCTRICAS XLPE/PVC/SWA/PVC
Capacidad de carga actual
CRUZ NOMINAL ÁREA SECCIONAL milímetro de ² |
DIRECTO ACORTADA Amperios |
EN AIRE LIBRE O EN UN CABLE PERFORADO BANDEJA, HORIZONTAL O VERTICAL Amperios |
DIRIJA EN TIERRA O EN LA CANALIZACIÓN ADENTRO TIERRA, EN O ALREDEDOR DE EDIFICIOS Amperios |
|||
Base dos Cable Monofásico CA o DC |
Tres o Base cuatro Cable Trifásico CA |
Cable de dos bases Monofásico CA o DC |
Tres o Cable de cuatro bases Trifásico CA |
Cable de dos bases Monofásico CA o DC |
Tres o Cable de cuatro bases Trifásico CA |
|
1,5 | 27 | 23 | 29 | 25 | 25 | 21 |
2,5 | 36 | 31 | 39 | 33 | 33 | 28 |
4 | 49 | 42 | 52 | 44 | 43 | 36 |
6 | 62 | 53 | 66 | 56 | 53 | 44 |
10 | 85 | 73 | 90 | 78 | 71 | 58 |
16 | 110 | 94 | 115 | 99 | 91 | 75 |
25 | 146 | 124 | 152 | 131 | 116 | 96 |
35 | 180 | 154 | 188 | 162 | 139 | 115 |
50 | 219 | 187 | 228 | 197 | 164 | 135 |
70 | 279 | 238 | 291 | 251 | 203 | 167 |
95 | 338 | 289 | 354 | 304 | 239 | 197 |
120 | 392 | 335 | 410 | 353 | 271 | 223 |
150 | 451 | 386 | 472 | 406 | 306 | 251 |
185 | 515 | 441 | 539 | 463 | 343 | 281 |
240 | 607 | 520 | 636 | 546 | 395 | 324 |
300 | 698 | 599 | 732 | 628 | 446 | 365 |
Temperatura ambiente del aire: 30ºC
Temperatura ambiente de tierra: 20ºC
Temperatura de funcionamiento del conductor: 90ºC
